東急池上線、多摩川線で活躍した7700系のうち、中間車サハ7950形から改造された 7915F の床下機器配置を写真で紹介します。
§

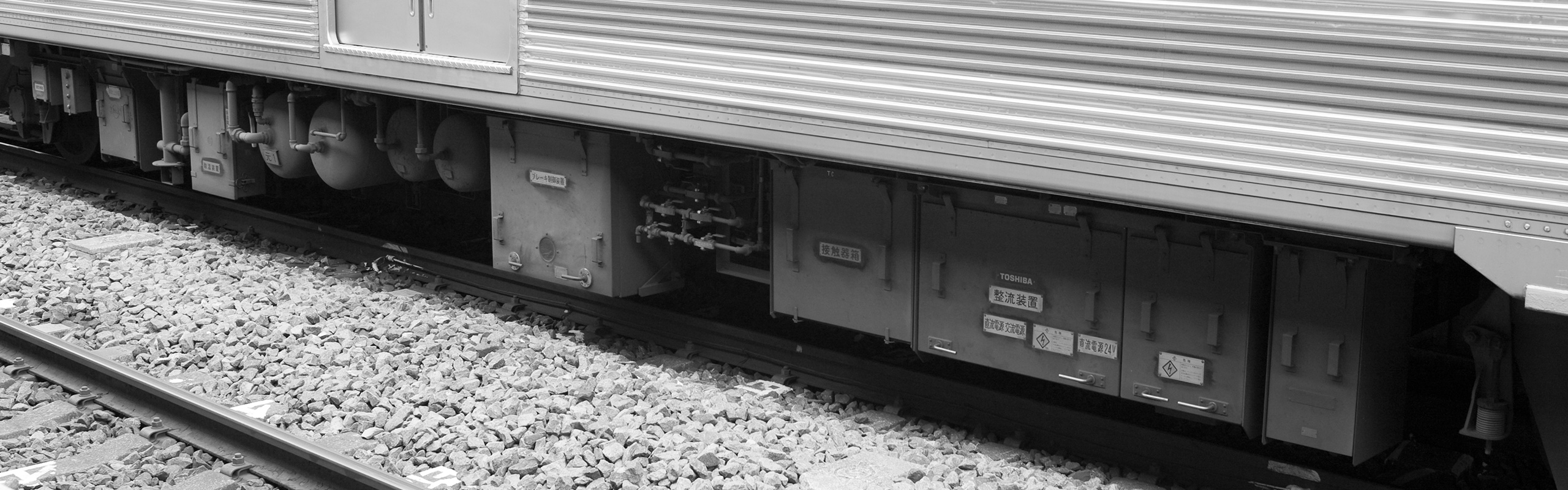

主な機器は下り方から順に、SIV一体型VVVF主制御器（RG660-A-M型）、接地開閉器、VVVF断流器、定位置停止支援装置（TASC）です。

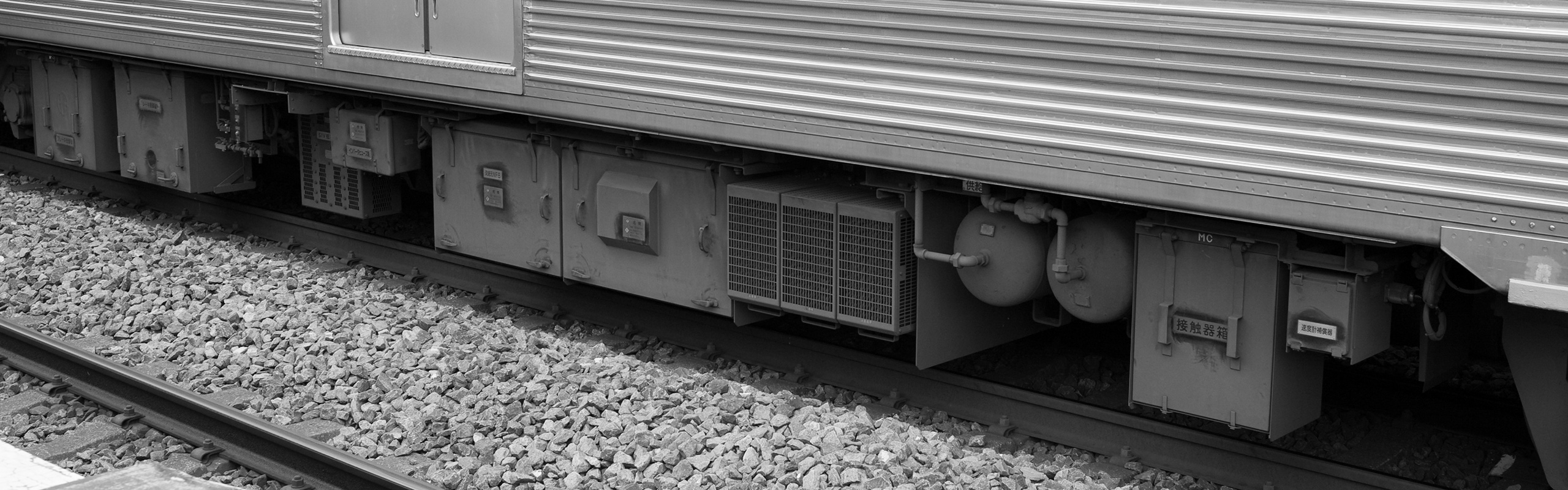

主な機器は下り方から順に、SIV一体型VVVF主制御器（RG660-A-M型）、SIV抵抗器、ブレーキ制御装置、ブレーキ受量器です。

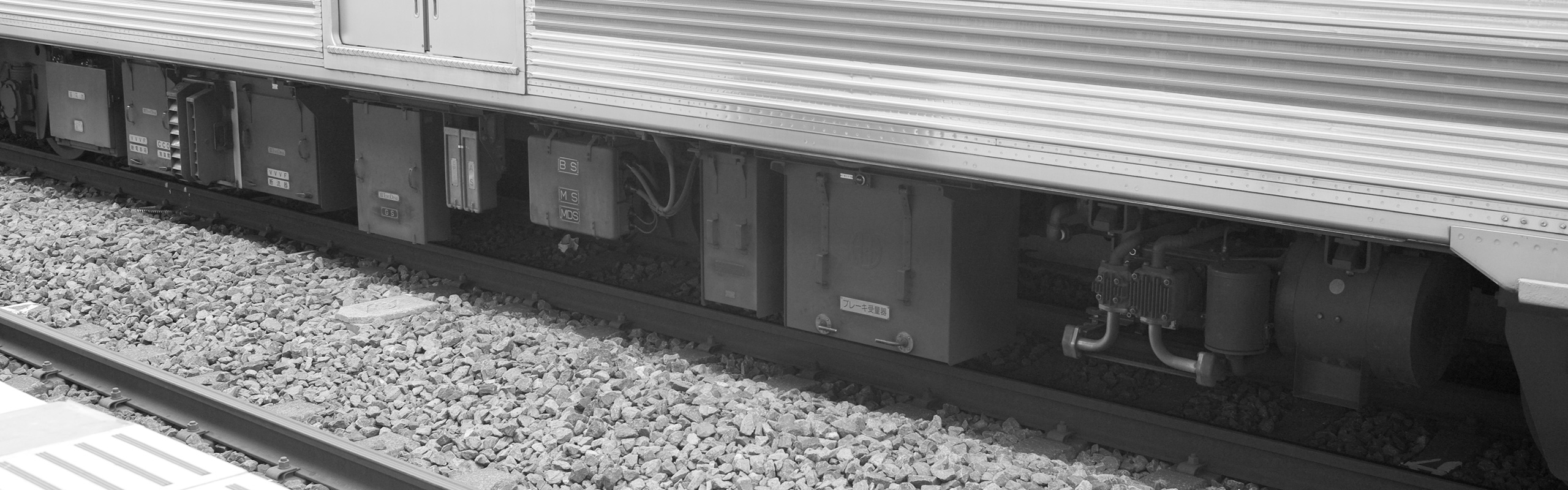

主な機器は下り方から順に、100V蓄電池、VVVF継電器、VVVF断流器、接地開閉器、ブレーキ受量器、空気圧縮機（HS-20型）です。

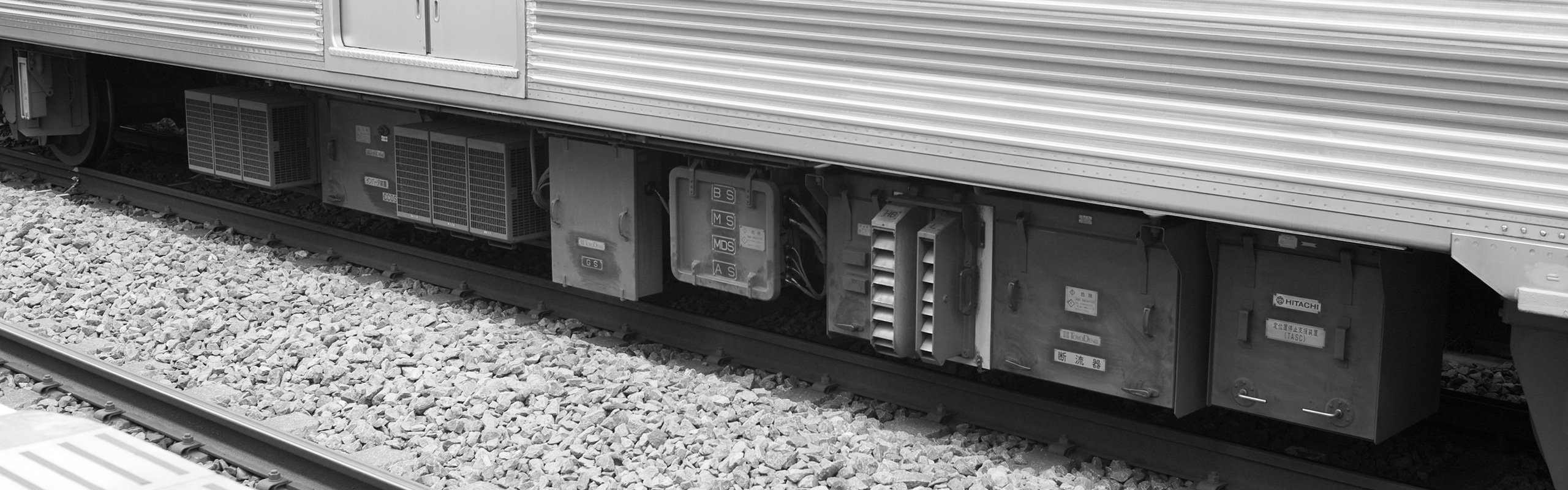

主な機器は下り方から順に、VVVF主制御器（RG654-A-M型）、元空気だめ、ブレーキ制御装置です。

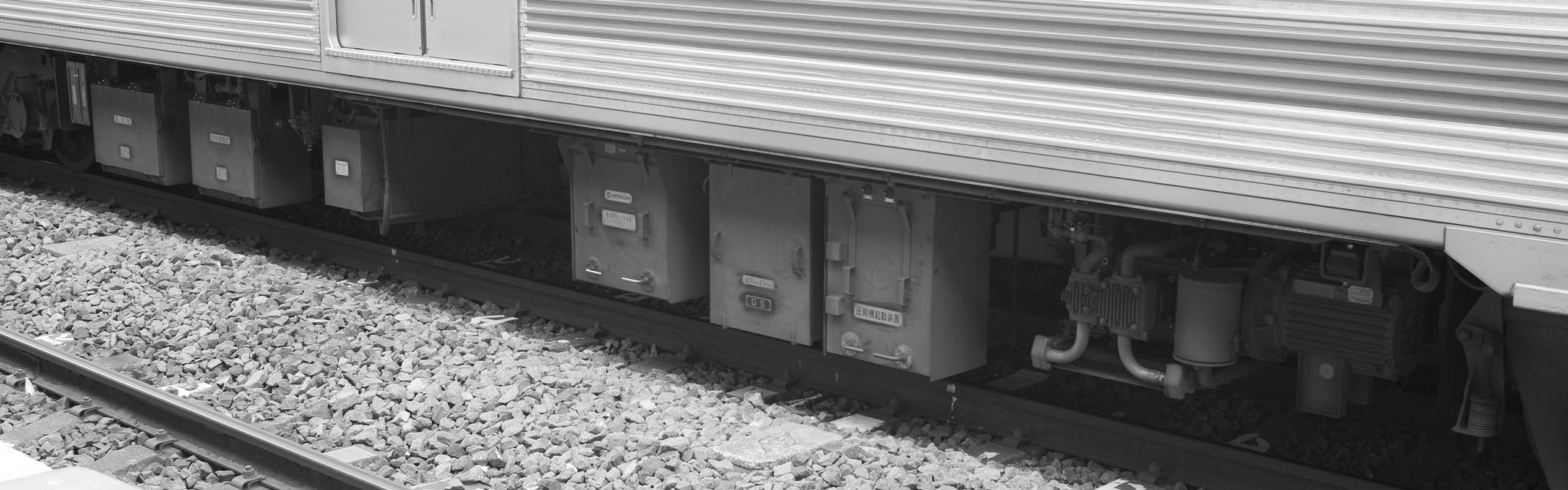

主な機器は下り方から順に、100V蓄電池、24V蓄電池、軌条塗油器、定位置停止支援装置（TASC）、接地開閉器、CP起動装置、空気圧縮機（HS-20型）です。
主な機器は下り方から順に、整流装置、ブレーキ制御装置、元空気だめ、情報伝送装置です。
