1000N′系　床下機器配置

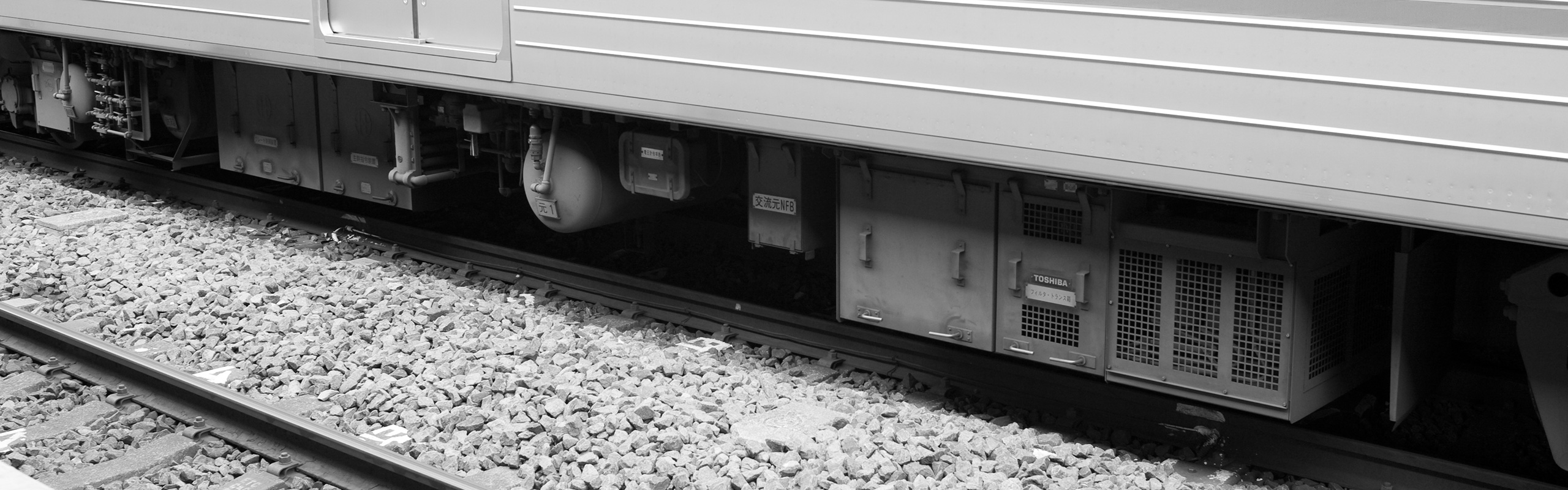

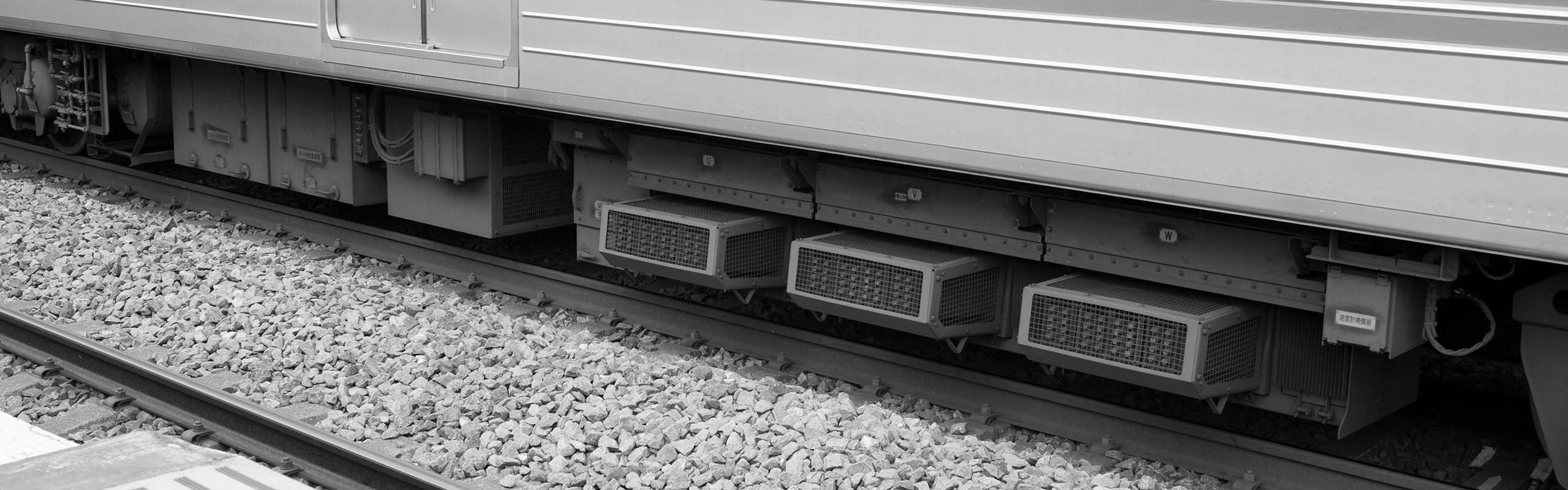

主な機器は下り方から順に、VVVF断流器、VVVF継電器、接地開閉器、冷房制御装置、100V・24V蓄電池、空気圧縮機（HS-10型）です。

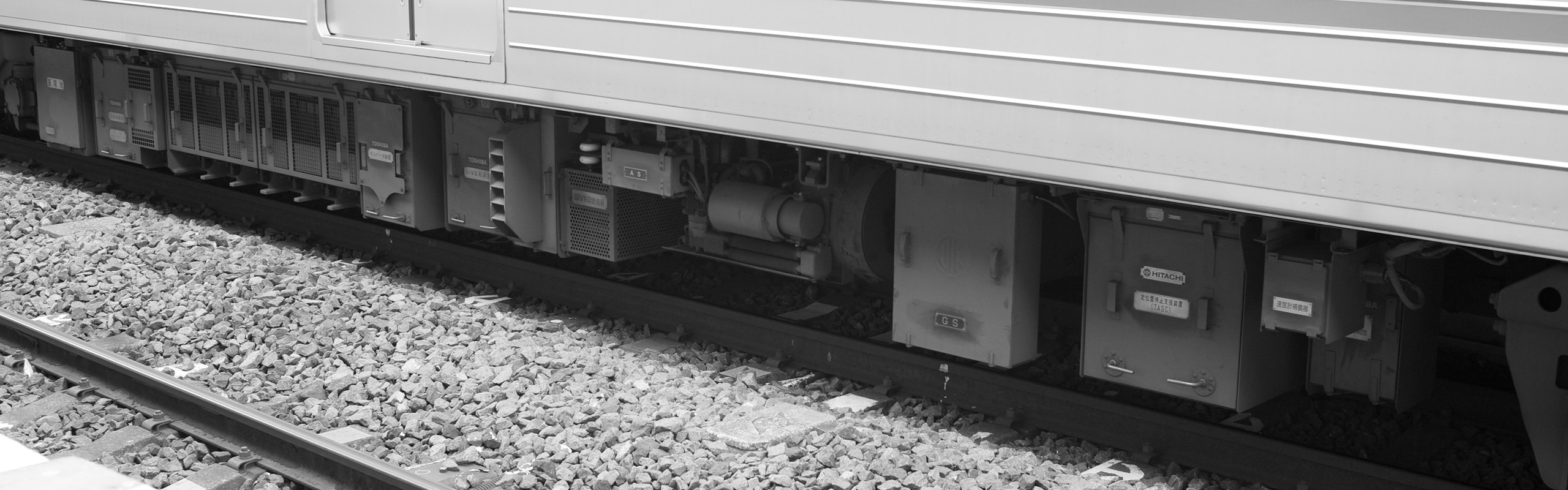

主な機器は下り方から順に、VVVF主制御器（RG636-A-M型）、元空気だめとその奥にVVVFフィルタリアクトル、100V・24V整流装置、ブレーキ制御装置です。

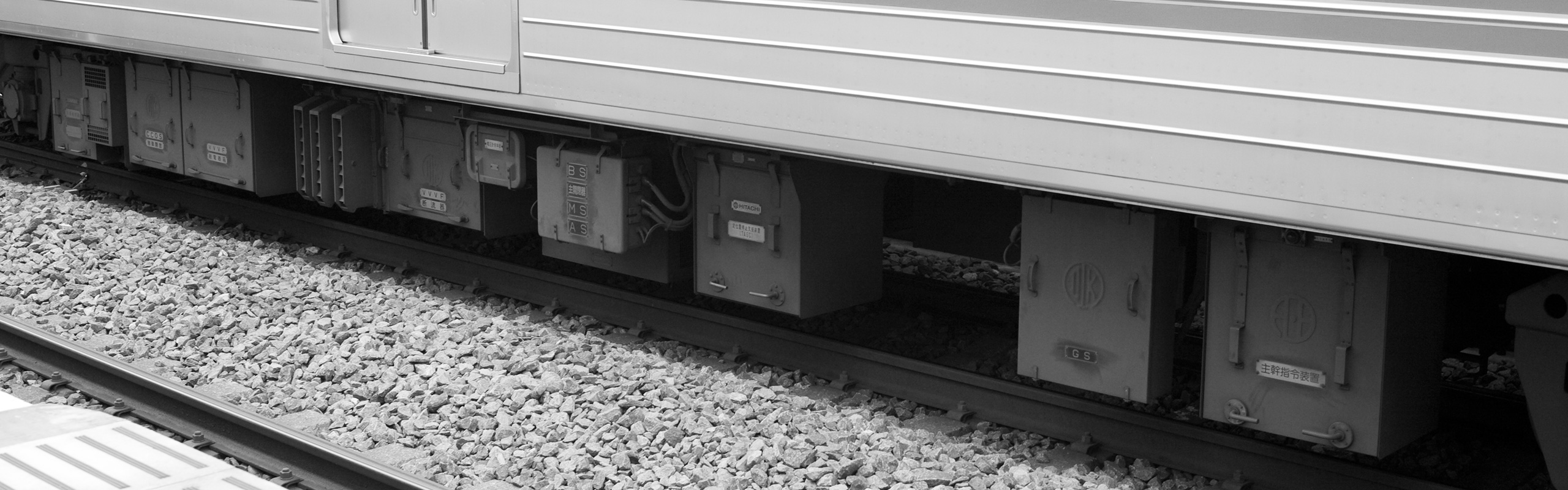

主な機器は下り方から順に、冷房制御装置、VVVF継電器、VVVF断流器、VVVFフィルタリアクトル、定位置停止支援装置（TASC）、接地開閉器、主幹指令装置です。

主な機器は下り方から順に、VVVF主制御器（RG621-A-M型）、VVVFフィルタリアクトル、ブレーキ制御装置です。

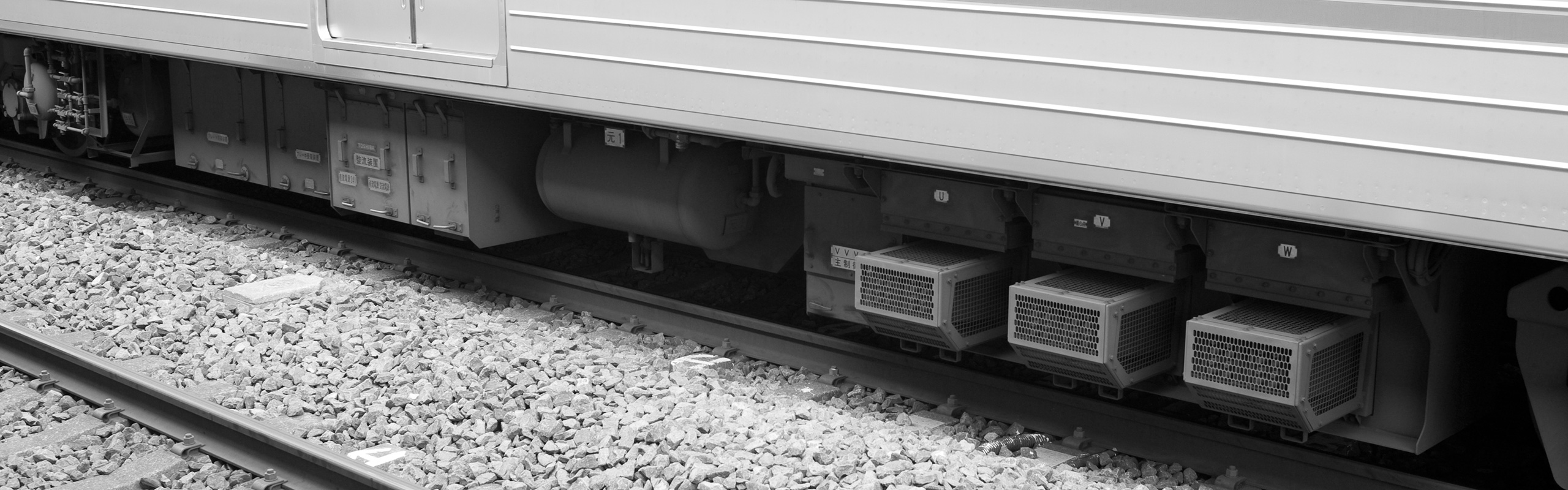

主な機器は下り方から順に、100V蓄電池、冷房制御装置、静止形インバーター（INV-020型）、SIV起動装置、空気圧縮機（HS-10型）、接地開閉器、定位置停止支援装置（TASC）です。

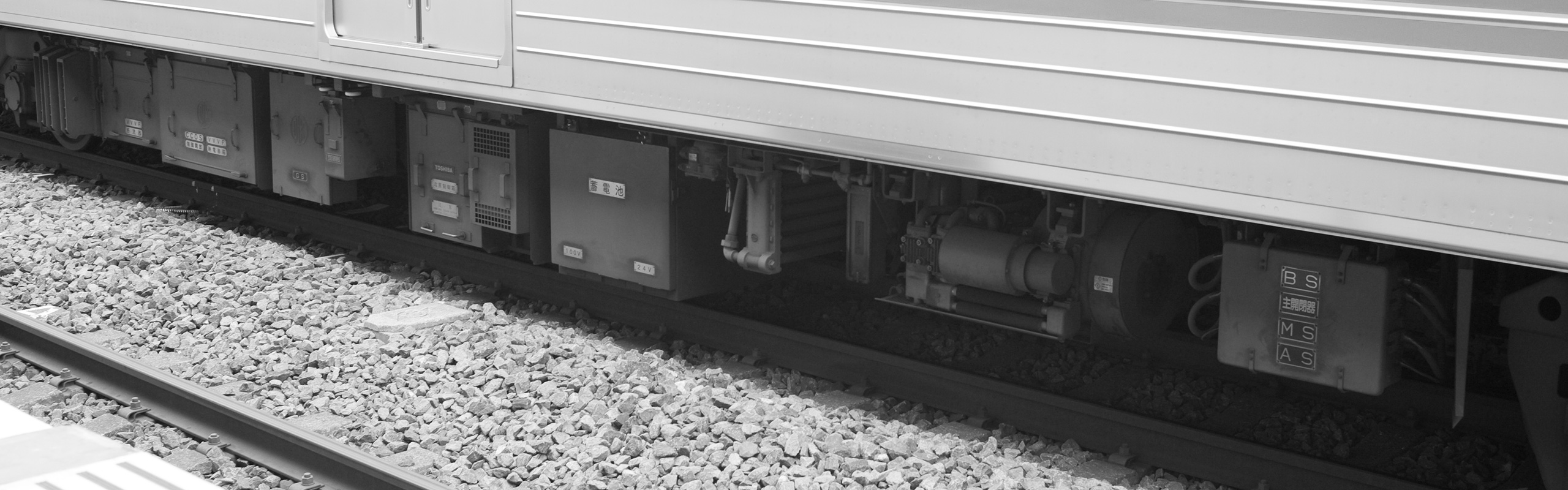

主な機器は下り方から順に、SIVフィルタトランス、元空気だめ、ブレーキ制御装置、情報伝送装置です。
