7600系　床下機器配置

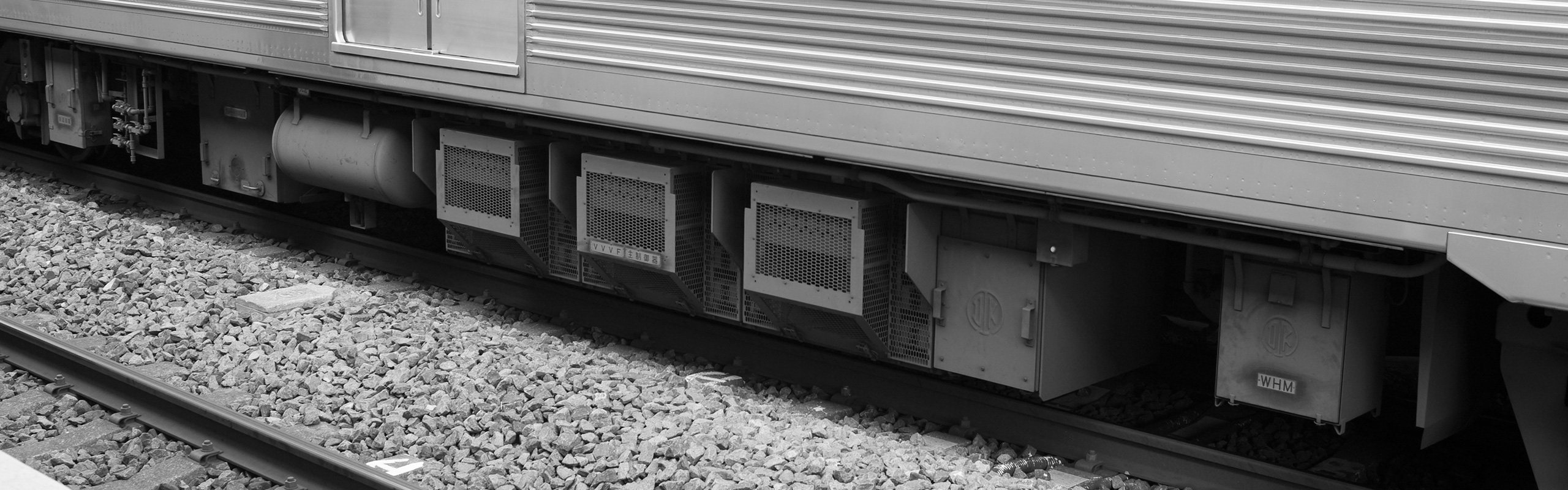

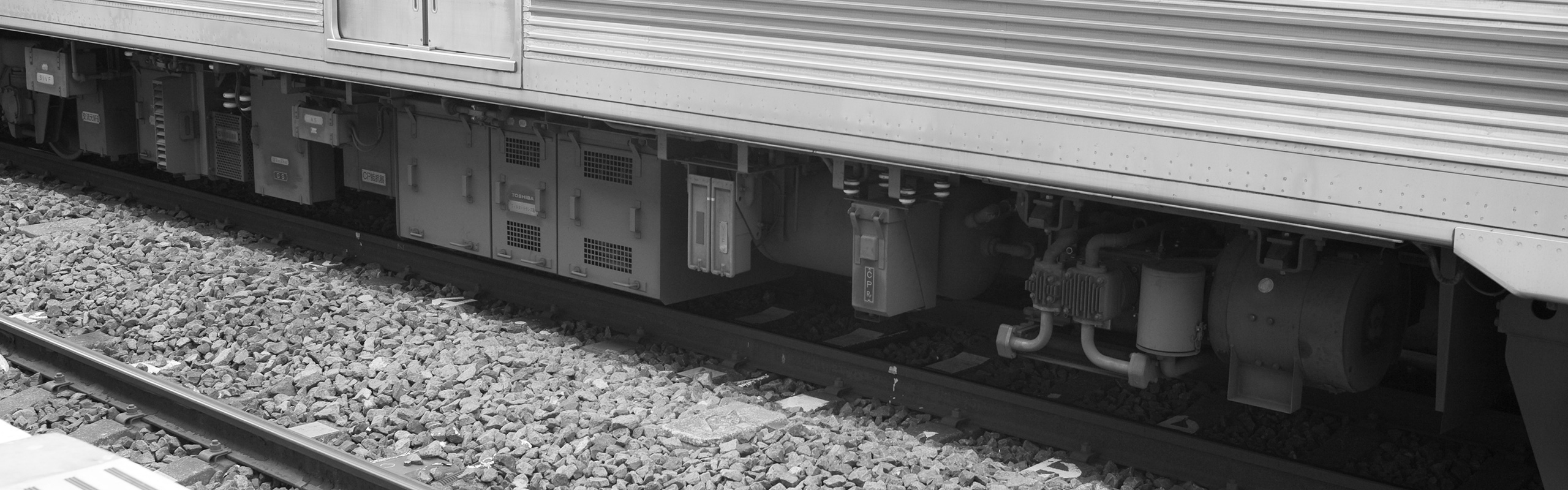

主な機器は下り方から順に、24V蓄電池、24V整流装置、VVVF断流器、VVVF継電器、VVVFフィルタリアクトル、接地開閉器、ブレーキ受量器です。

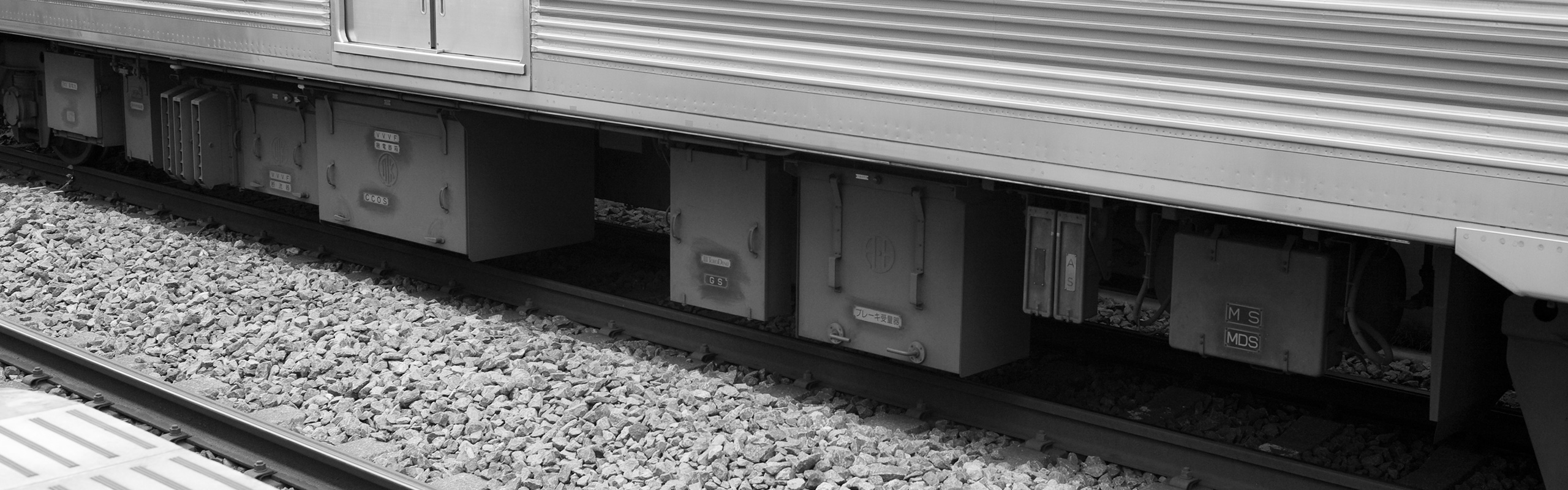

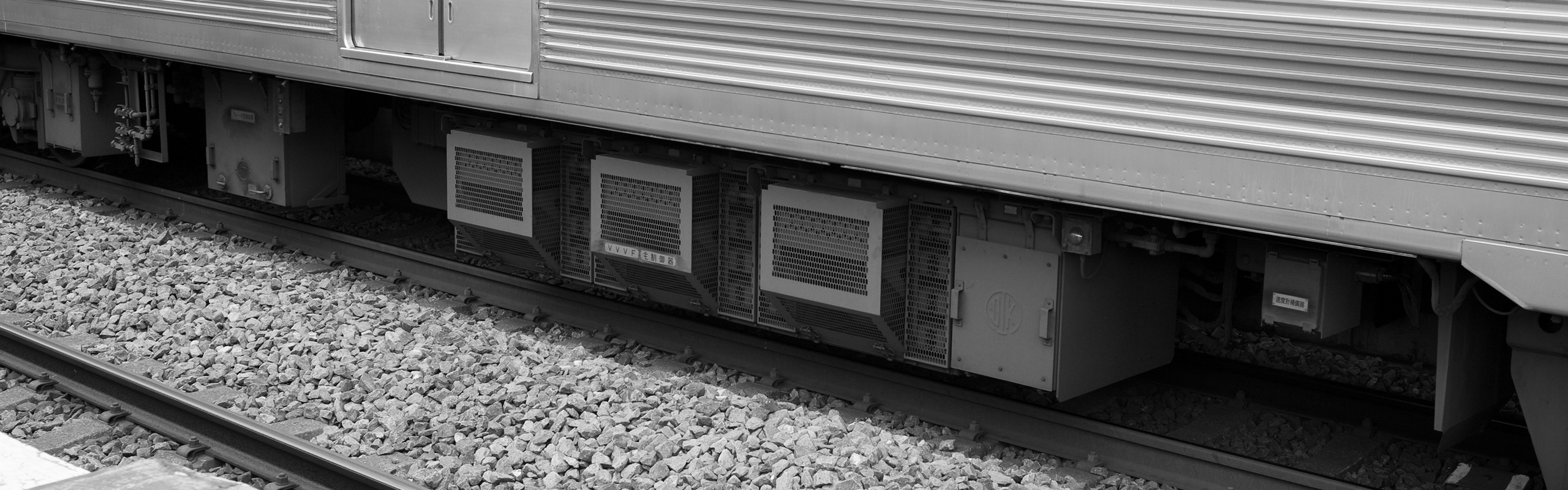

主な機器は下り方から順に、VVVF主制御器（RG617-B-M型）、VVVFフィルタリアクトル、ブレーキ制御装置です。

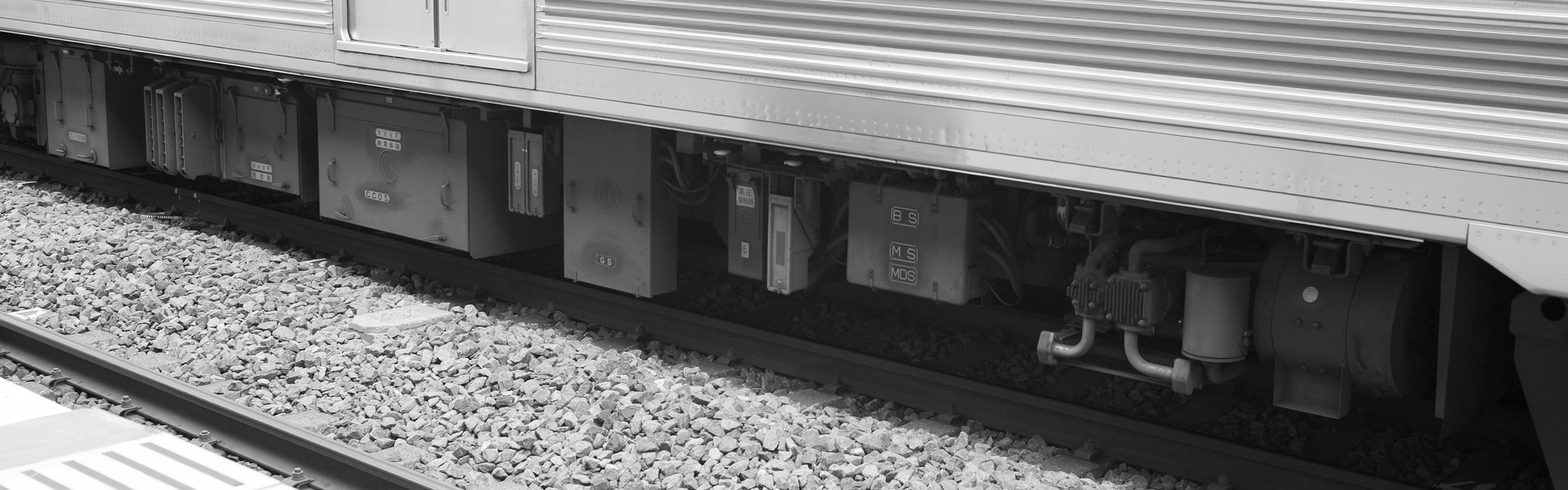

主な機器は下り方から順に、ブレーキ受量器、VVVF断流器、VVVF継電器、接地開閉器、VVVFフィルタリアクトル、空気圧縮機（HS-20型）です。

主な機器は下り方から順に、積算電力計、VVVF主制御器（RG614-A-M型）、元空気だめとその奥にVVVFフィルタリアクトル、ブレーキ制御装置です。

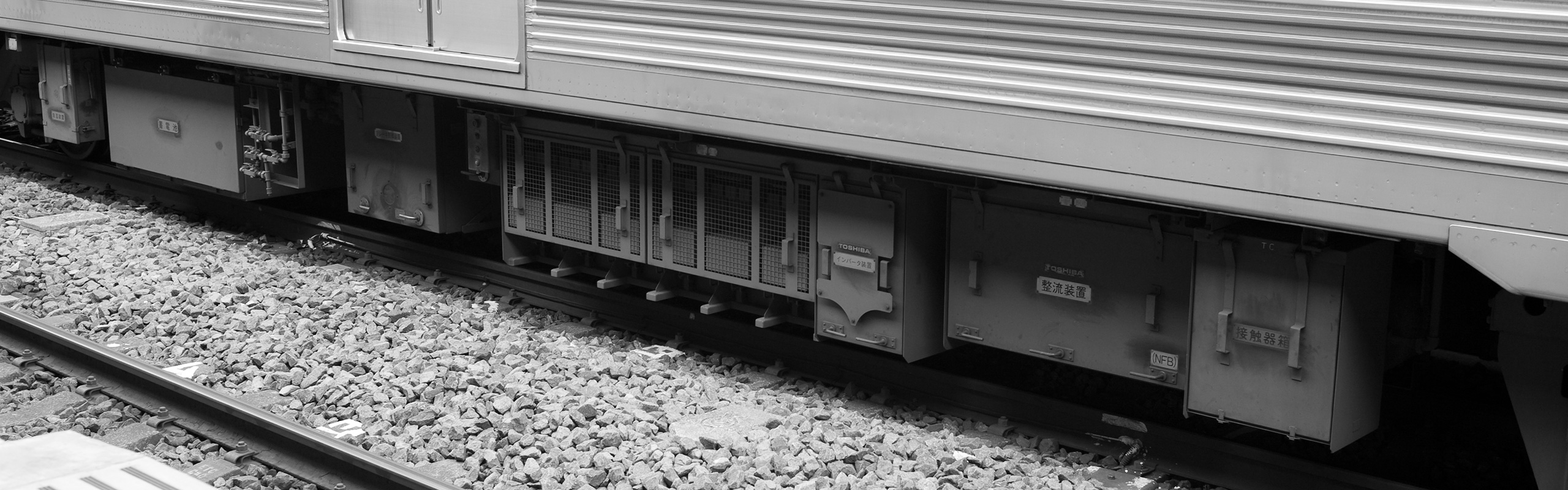

主な機器は下り方から順に、SIV起動装置、接地開閉器、SIVフィルタトランス、元空気だめ、空気圧縮機（HS-20型）です。

主な機器は下り方から順に、整流装置、静止形インバーター（INV-006型）、ブレーキ制御装置、100V蓄電池です。
