制御装置 （抵抗制御、界磁チョッパ）

1969年に登場した8000系では界磁チョッパ制御が導入されました。電機子電流（直巻界磁）は従来と同じく電動カム軸による抵抗制御が用いられる一方で、他励界磁電流（分巻界磁）の制御にサイリスタチョッパが使用されたもので、

• 力行時の抵抗制御（低速時の全界磁領域）では、複巻電動機の他励界磁電流を電機子電流に比例させることで直巻特性を与えられる
• チョッパ制御が行われる弱め界磁制御時と電力回生ブレーキ時において、応答速度の向上と界磁電流の連続変化によりスムーズな加減速が実現できる

といったメリットがあります。

採用車種としては8000系グループ（8000系、8500系、8090系）のみに留まったものの、20年間も続いた増備により全盛期は東急電鉄の在籍車両の過半数を占め、VVVF インバーター制御が普及するまでの代表的な制御方式となりました。

• 機器形式は現車調査による。
• 日立は日立製作所の略。
• 機器の登場年は東急電車でその機器が初めて搭載された車両の入籍日ないし改造日を基準としており、機器の実際の製造初年とは限らない。なお、製造銘板で実際の製造初年が判明しているものについては脚注にて補足している。

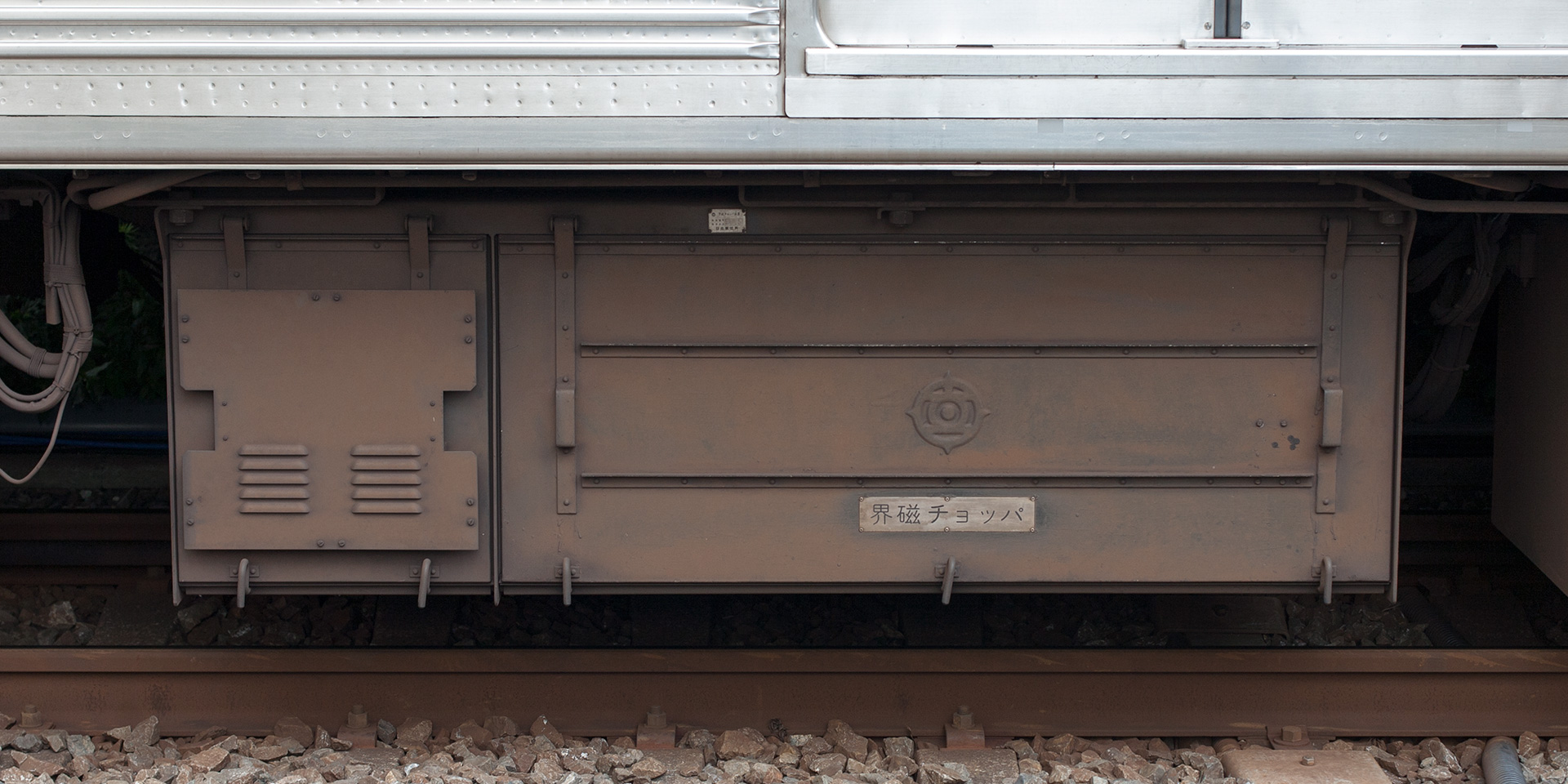

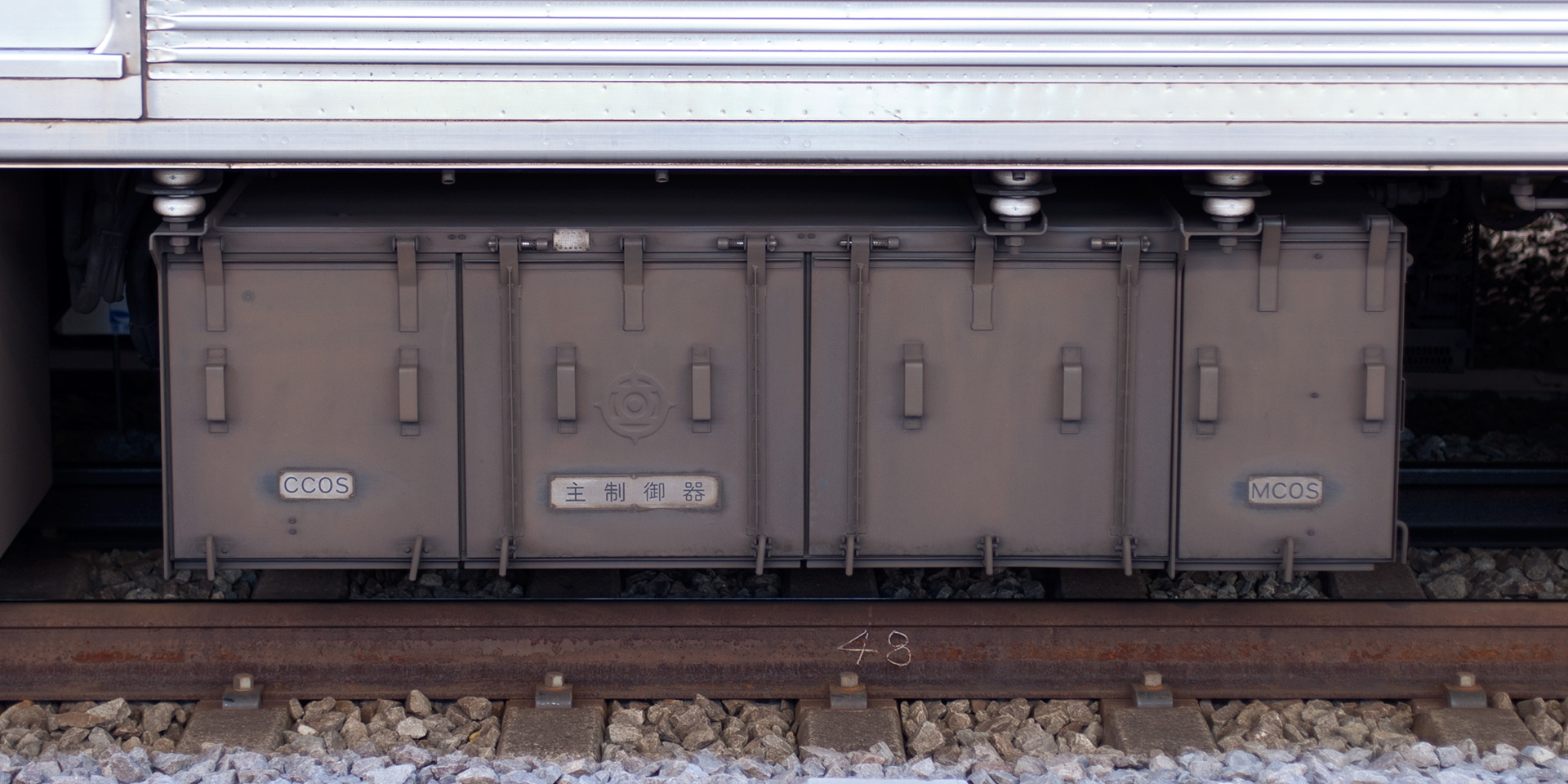

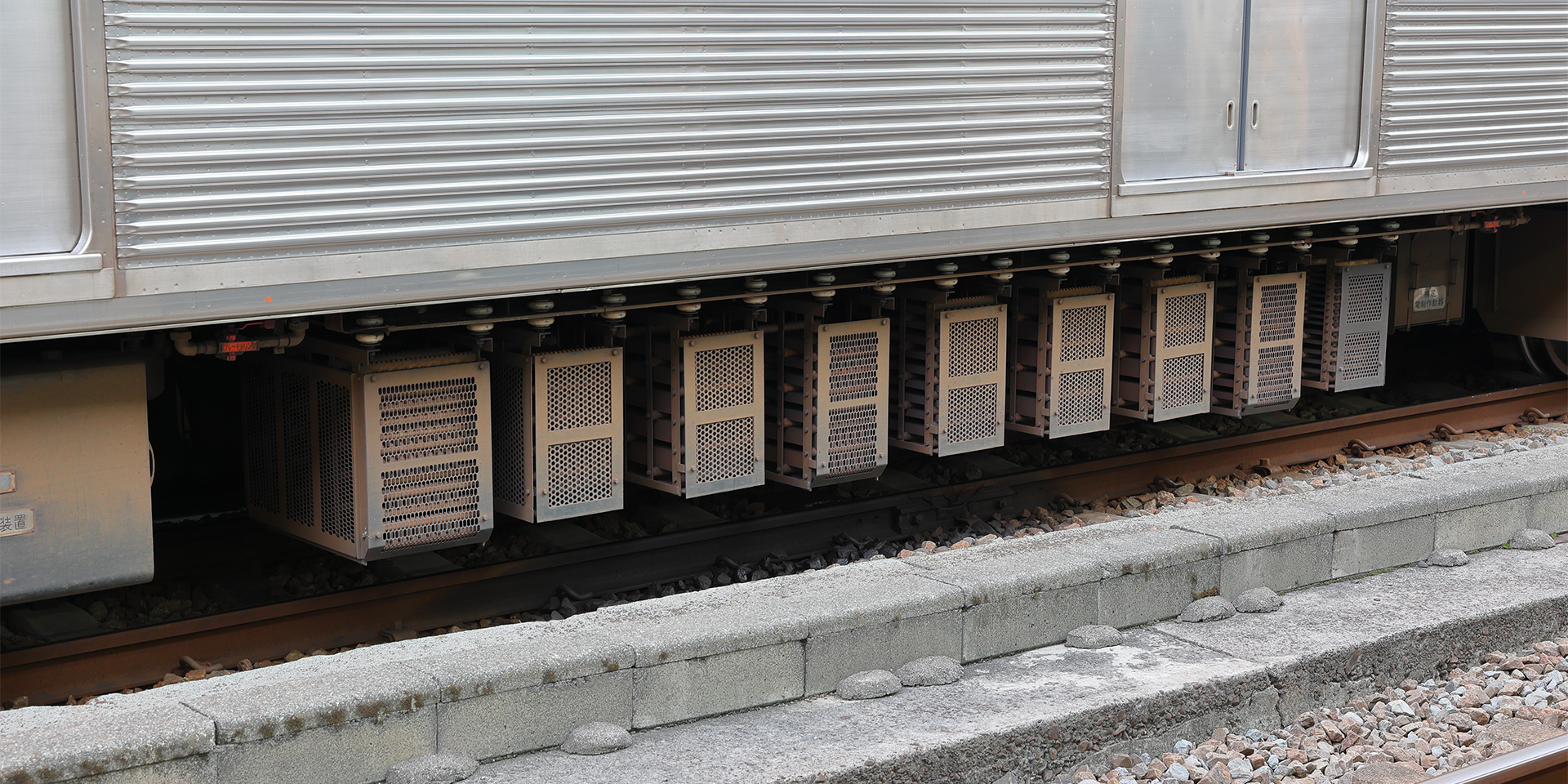

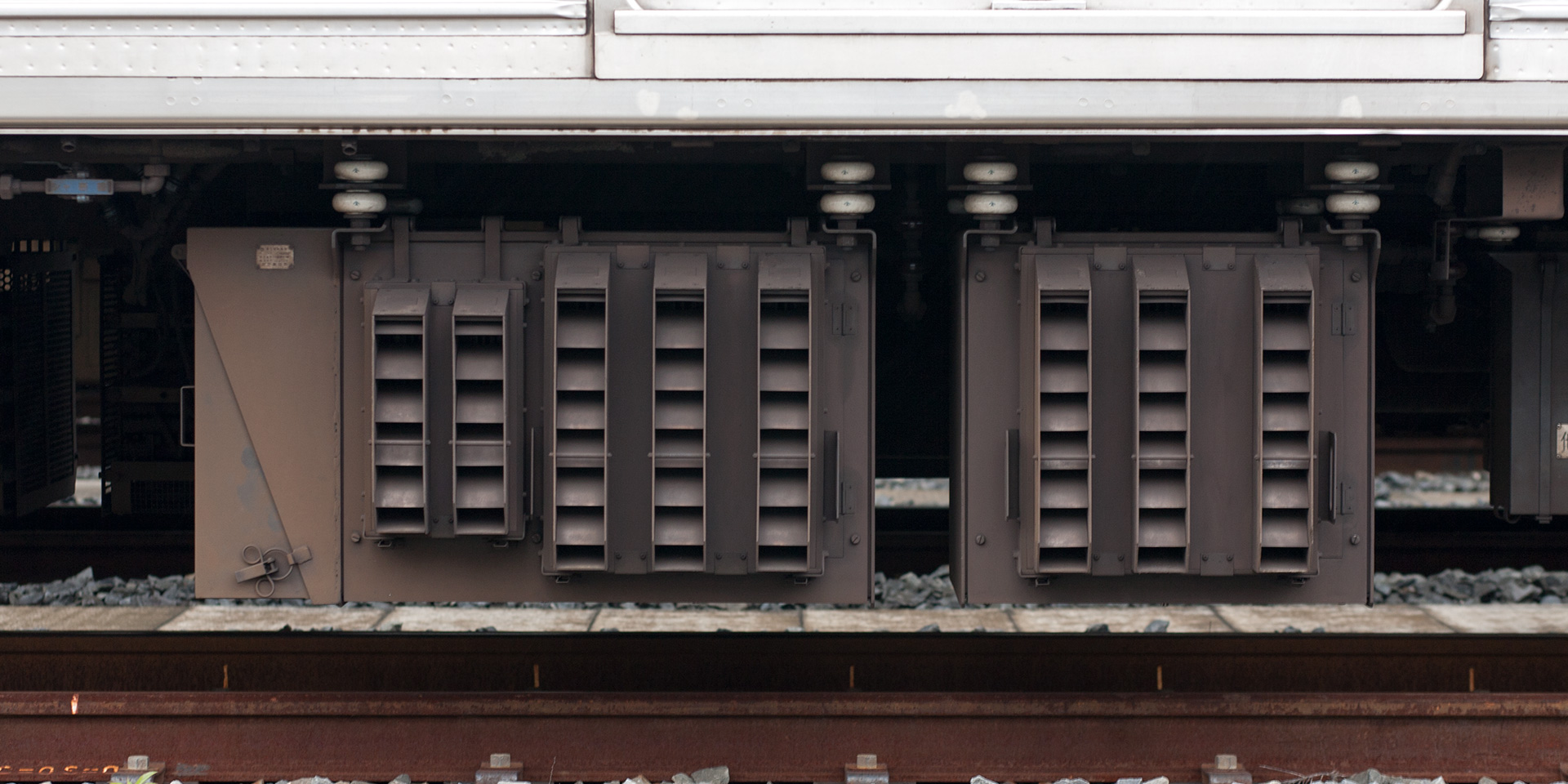

1968年の7200系による現車試験[文献1]の後、8000系に最初に搭載されたのは MMC-HTR-20A 型で、4次車までがこのタイプとなっています。8500系、8090系を含む8000系グループでは23年間にわたる増備の中で制御装置のマイナーチェンジが何度か行われていますが、基本的な機器構成は VVVF 車を除き同一で、M1 車の海側に界磁チョッパ装置、主制御器、断流器箱が横並びで配置され、山側には多数の抵抗器がずらっと並ぶ配置となっています。

主制御器は当初3枚蓋でしたが、後に改修を受けて4枚蓋となり、5次車以降の MMC-HTR-20C 型に酷似した形態となりました。断流器箱は分巻回路用（FS1〜FS2）と直巻回路用（L1〜L3）、直並列切り替え用（S, P, G）の各スイッチを装備していましたが、これも改修工事で限流遮断器（L3）が高速度遮断器（HSCB）に置き換えられました[文献2]。その際、高速度遮断器は単体の箱が向かって右側に増設された一方で、元の限流遮断器の跡地はそのまま空きスペースとされ、改造然とした形態になったのが特徴です。

東急線からは2008年までに消滅しましたが、国内では伊豆急行の譲渡車で多数が活躍しています。

8000系グループの単独 M1 系車

§

8000系はもともと新玉川線完成時に⑥両編成にて使用される想定で製造され、電動車は M1–M2 で2両ユニットを組む構成ですが、1〜4次車の登場当初は東横線にて 3M2T の⑤両編成で運用されていました。この場合、電動車が奇数両になりますから、うち1両は MCOS 操作により M1 車（デハ8100形）のみの単独制御となります。主電動機の接続は4台で、並列段には進まず直列制御のみとなり、電力回生ブレーキの有効速度はユニット車の直並列渡りに相当する約 45km/h までとなります（通常のユニット車は約 22km/h）。また運転特性を合わせるため、2ノッチ時もユニット車は強制的に3ノッチ投入で並列段に入るよう設定されました。

新玉川線は当初予定より遅れて1977年に開通しますが、周知のとおり新たに設計し直された8500系が投入されることとなり、8000系は主に東横線や田園都市線（大井町線）で運用されることになります。1982年には単独 M 車のデハ8400形が作られたものの、すべての編成から単独 M1 車を排除するには至らず、とくに大井町線では晩年（2005年）まで残ることになります。

8500系についても東横線や新玉川線などで 5M1T の⑥連ないし 5M2T の⑦連が組まれていたことがあり、やはり単独 M1 系車が1986年まで存在していました。

譲渡車では、伊豆急行に譲渡された8000系第1陣のうち2両編成車が 1M1T 構成とされ、伊豆急下田寄りのクモハ8151（東急デハ8155、11-1次車）が当初単独 M1c 車とされましたが、運用開始後まもなくして相方の電装化に伴いユニット車となりました。また、モデルカーとされたデハ8723（7-2次車）は伊豆急行クモハ8152 として単独 M1c 車のまま出場したものの、現地での営業入りまでにユニット化されています。

1974年の5次車は田園都市線（大井町 – すずかけ台）向けに④両編成で登場しましたが、2M2T で 編成中に M1 車が1両しかないためデハ8100形が2丁パンタとされ、MT 比が低いため主抵抗器が容量増加により従来の8個に対して10個に増やされるなど、さまざまなバリエーションがあった8000系グループの中でもとくに異端のシステムとされました。

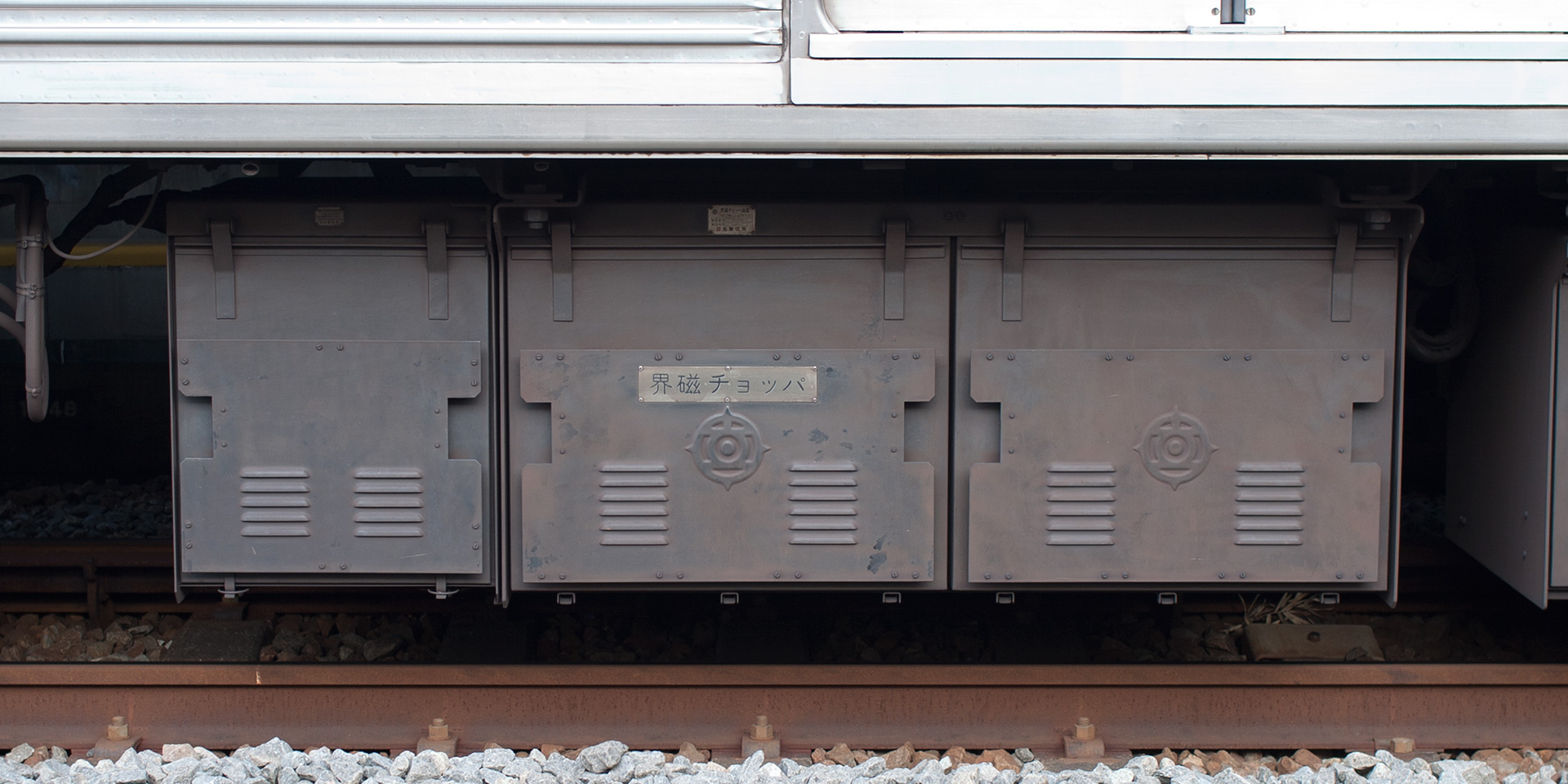

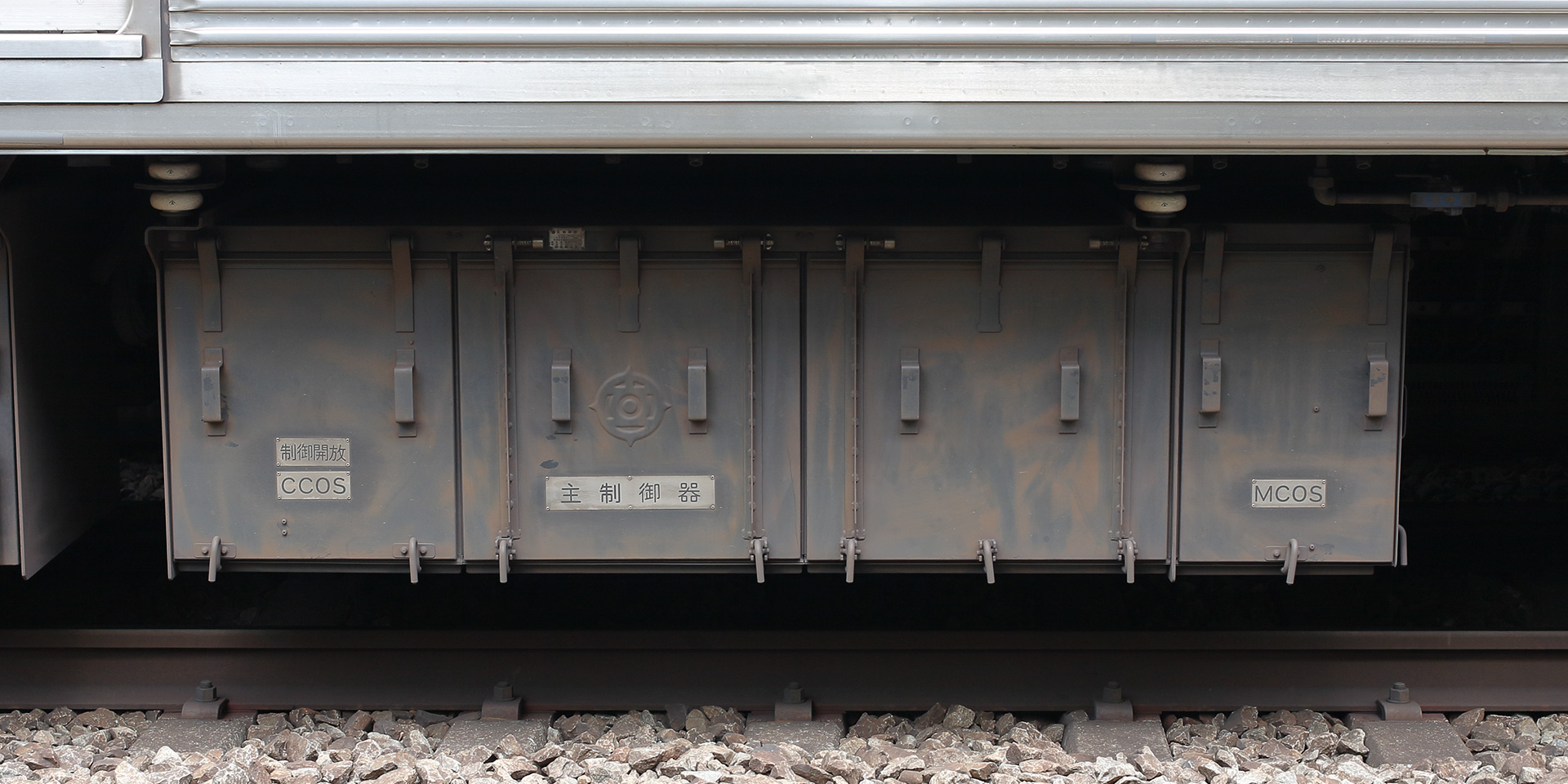

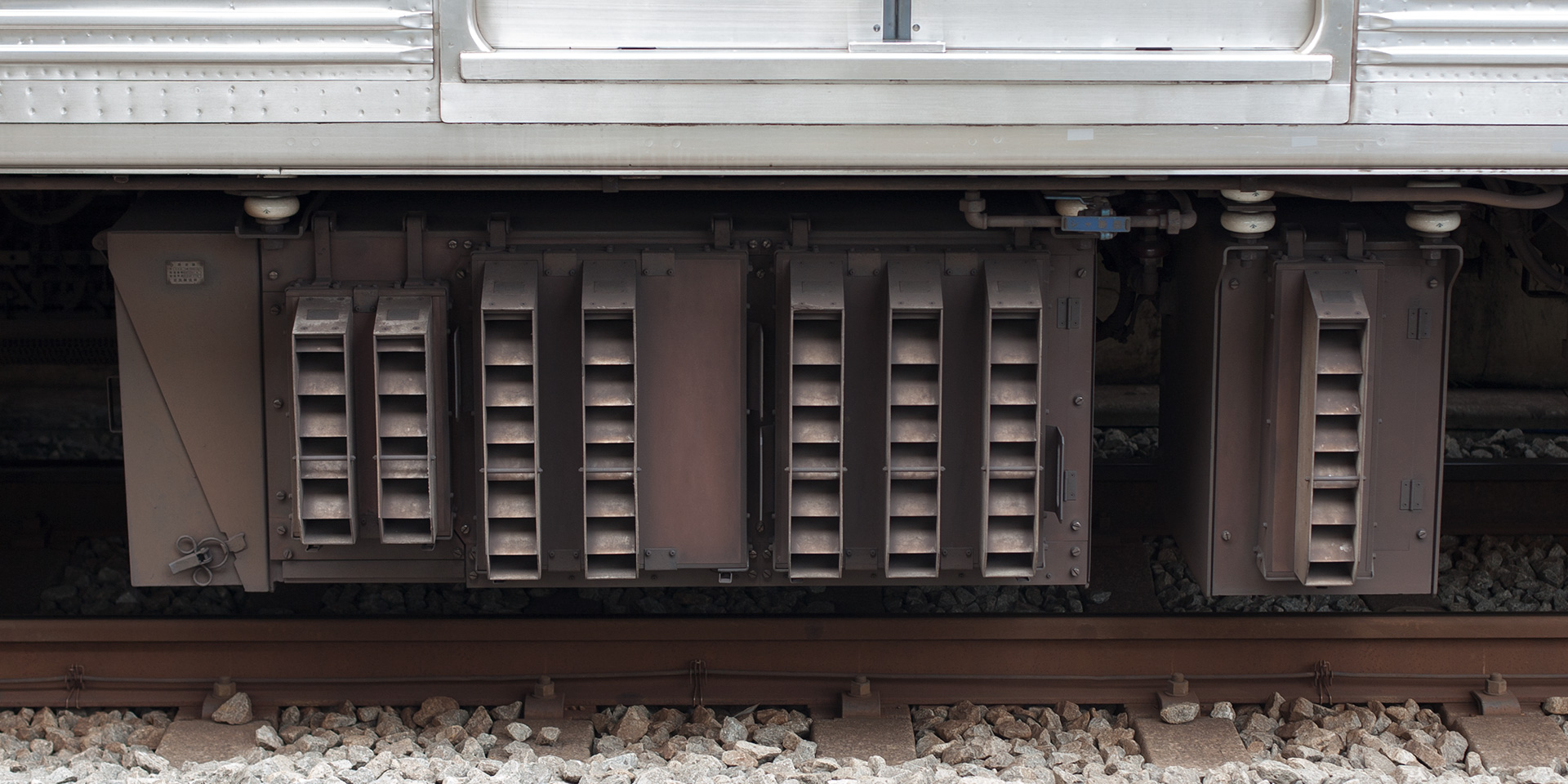

主制御器は保護回路として過電圧抑制サイリスタ（OVCRf）と高速度遮断器（限流遮断器を兼用）の機能が付いた MMC-HTR-20C 型となりました。OVCRf は電機子回路と並列に設置され、電力回生ブレーキ時に付近を走行中の列車が力行を止めるなどの負荷減少が発生すると電機子回路を短絡することで電車線電圧の上昇を抑え、また高速度遮断器により電機子回路への過大な電流突入を阻止し、モーターの整流悪化を防ぎます[文献3]。このような変更が行われたものの、前述のとおり1〜4次車の MMC-HTR-20A 型も改修工事で同じ機能が追加されたため、主制御器の外観に大きな違いは見られません。一方、界磁チョッパ装置や断流器箱は4次車以前と5次車以降で差異が見られます。とくに断流器箱は2分割されたのが特徴で、向かって左側の大きめの箱には分巻回路用（FS1, FS2）と直並列切り替え用（S, P, G）のスイッチが、右側の小さな箱には直巻回路用スイッチ（L1〜L2）と高速度遮断器（HSCB）が納められています。

翌1975年の6次車では地下鉄11号線（半蔵門線）乗り入れに対応した8500系が登場しますが、登場時点では5次車と同じ④両編成ながら先頭車を電動車にした 3M1T の編成になったため主抵抗器は8個に戻された一方、上り勾配における後退対策として緩いブレーキを掛けながら力行を行う勾配起動や、故障列車を勾配で併結押し上げするための限流値増回路の追加が行われています。

2002年には新5000系の投入による車両転配で8000系の廃車が始まりますが、諸般の事情で最初に離脱した東横線 8041F を別とすれば、M1 車に5次車が含まれる編成（東横線 8027F、大井町線 8045F〜8051F）から優先して廃車が行われた理由は推して知るべしといったところでしょう。廃車タイミングもあってか電動車の譲渡は1両もなく、5次車そのものはクハ8000形が伊豆急行に3両が譲渡されたものの、特徴的だったシステムはもはや見ることができません。

6次車以降の車両も東急線からは2022年までに消滅しましたが、国内では伊豆急行、長野電鉄、秩父鉄道の各譲渡先で活躍しています。

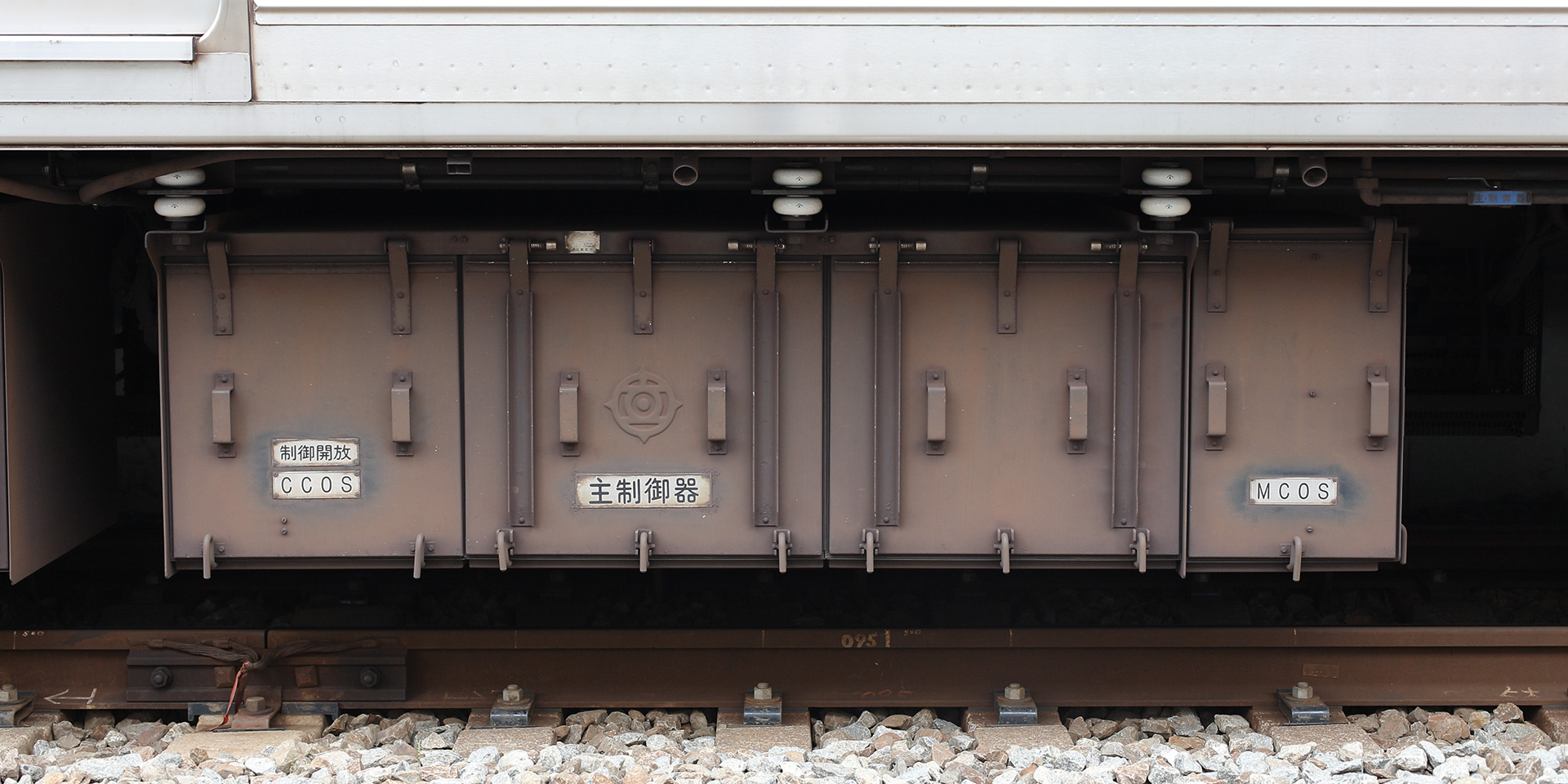

1980年に12次車として登場した8090系ではカム段数を増加（直列 13→15段、並列全界磁 11→13段）させた MMC-HTR-20F 型となりました。8000系、8500系も同様に変更され、単独 M 車を除き20次車まで続きます。界磁チョッパ装置も IC 化の推進などの改良が行われたものの[文献4]、この時点では外観に変更はありません（写真は省略）。

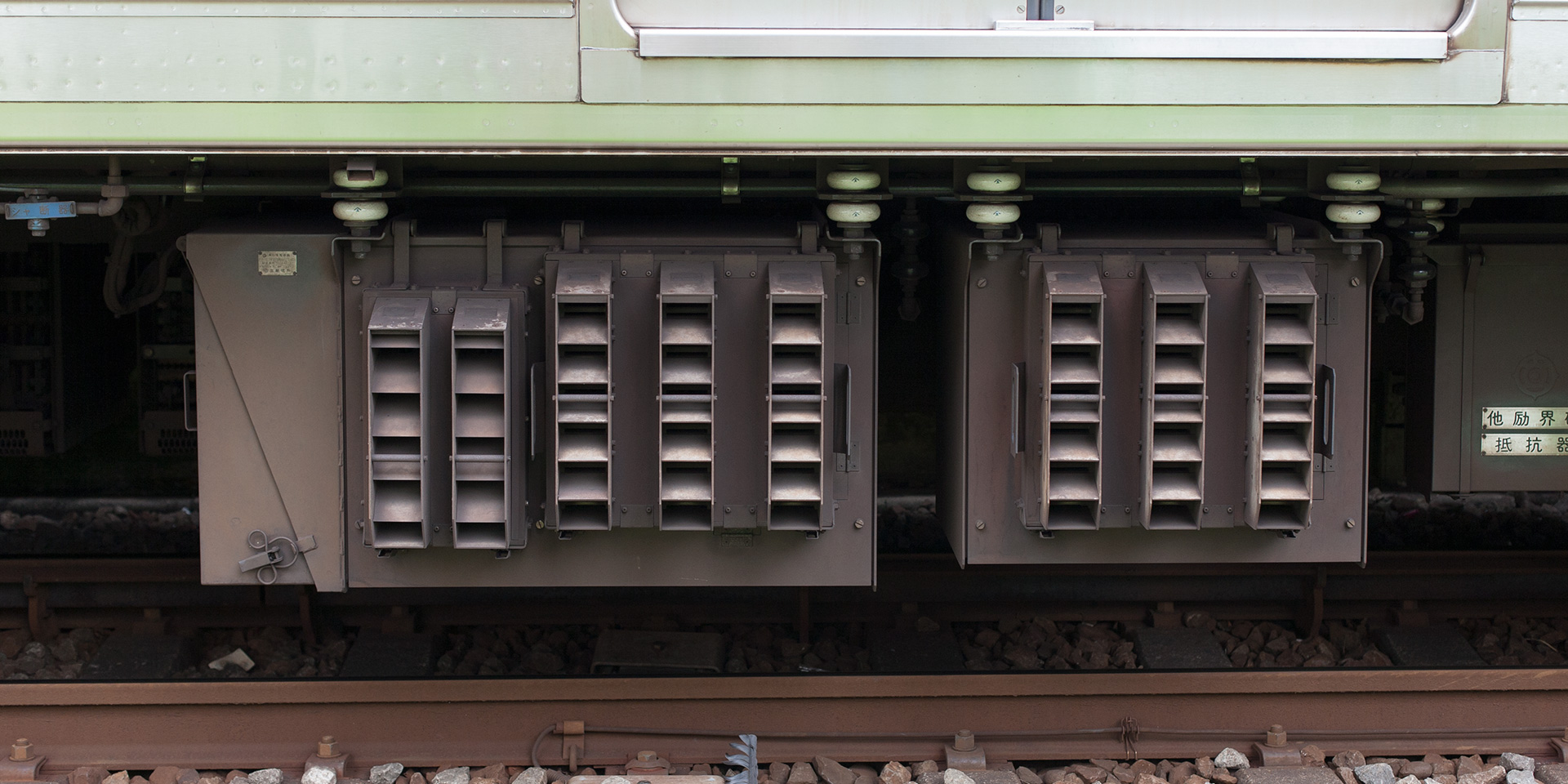

13次車では断流器が小型化されています。

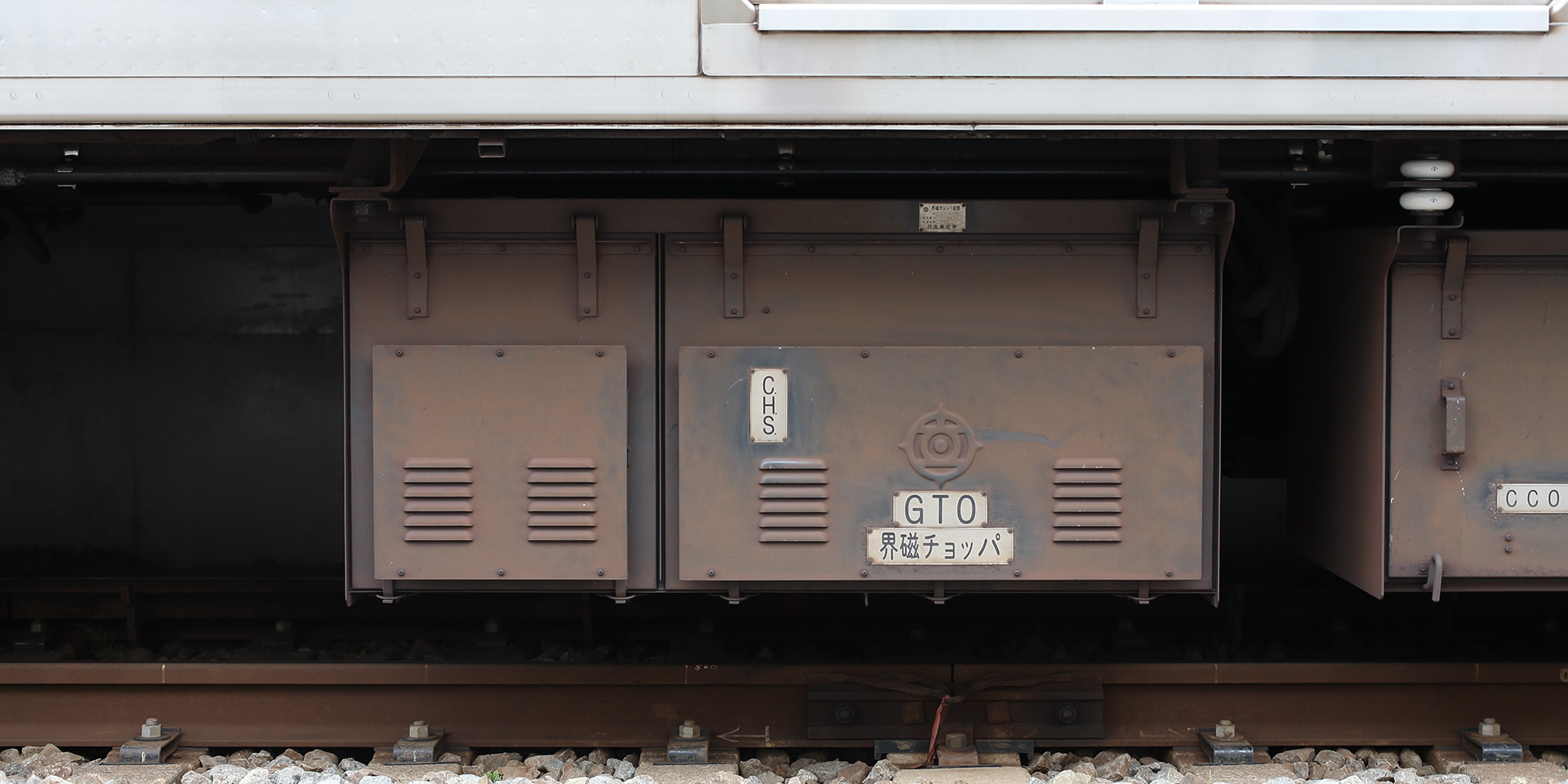

8090系は1984年の16次車（8097F〜）でマイナーチェンジが行われ、デハ8490形の組成位置変更や前尾灯位置の変更による正面顔の変化などが目立つところですが、界磁チョッパ装置も変更が加えられ素子に GTO サイリスタを使用した小型タイプとなりました。これは前年よりデハ8100形で現車試験が行われていたもので[文献5]、この時点では GTO サイリスタは 2500V 耐圧のものしか開発されておらず、直流 1500V 用電車での使用に際し、2個の GTO サイリスタを直列接続する方式が採られています[文献6]。この GTO サイリスタ使用の界磁チョッパ装置は、16次車では編成単位で新製された車両のみの採用であり、8097F より入籍が4か月遅いデハ8777（田玉線 8606F の⑩連化組み込み用）は従来タイプを搭載するという逆転現象が起こっていましたが、17次車以降は組込車を含め全車が GTO タイプとなっています。

東急線では2023年の8500系定期運用終了に伴い、平時に見ることはできなくなってしまいましたが、国内では伊豆急行、秩父鉄道、富山地方鉄道の各譲渡先で活躍しています。

1981年度の13次車では、東横線の編成増強に伴う⑥連→⑦連化ないし⑦連→⑧連化が一部の編成で行われ、単独 M 車のデハ8400形が登場しました[注2]。同時期に8090系の 8093F〜8095F が⑧両編成で新製され、同様に新登場のデハ8490形が組み込まれています。

8000系グループにおいて編成の都合でユニットを組まない M1 車は前述のコラムのとおり1次車新製時から存在していたものの、この場合は直列制御のみとなり、電力回生ブレーキの有効速度などの面で改善を要する問題がありました。これに対し、最初から単独 M 車として設計されたデハ8400形、デハ8490形では主電動機を端子電圧 750V の 2S2P 接続とすることで 1C4M 構成での直並列制御が可能となっています。

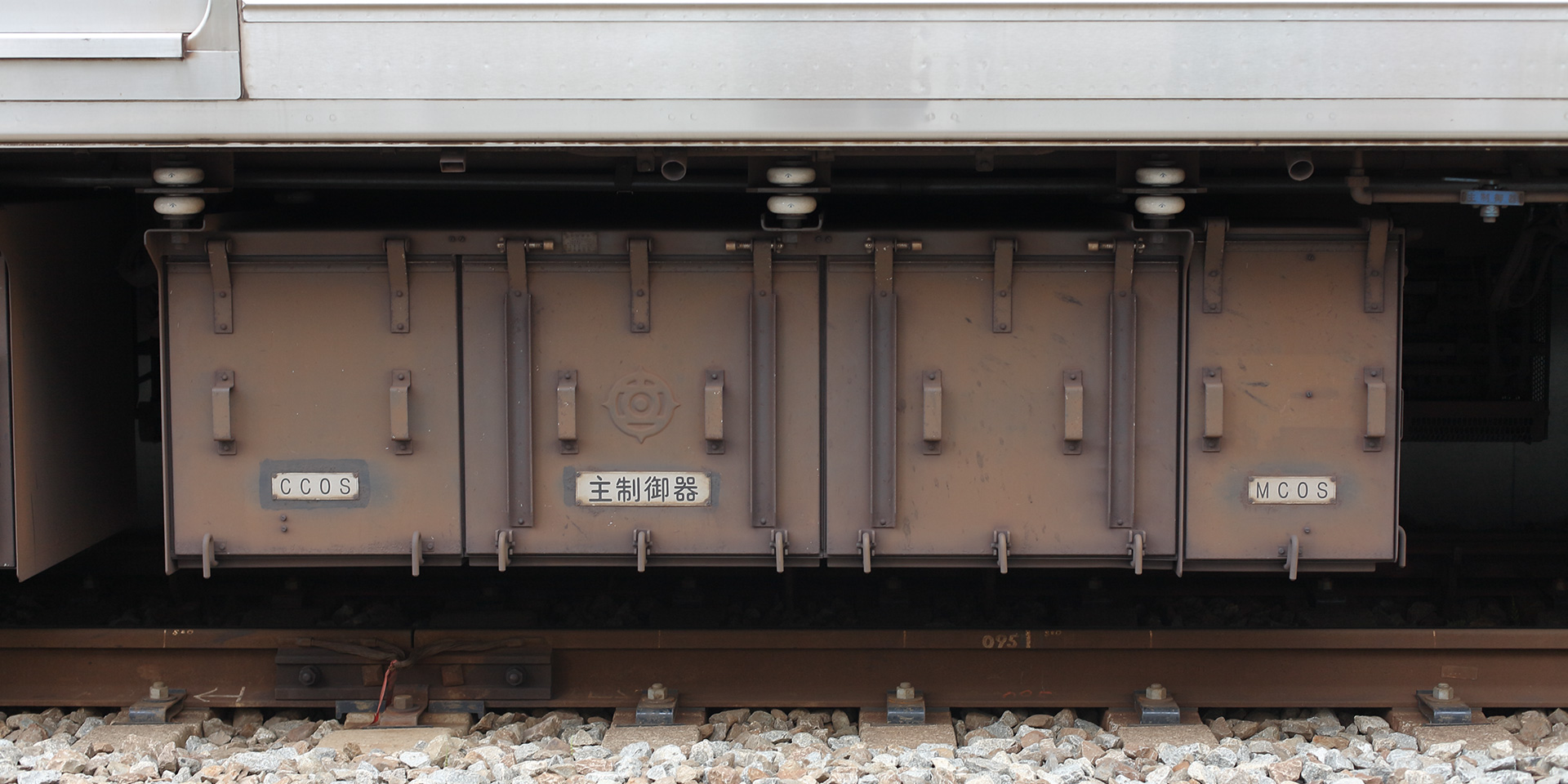

主制御器も専用の MMC-HTR-10D 型となりましたが、外観はユニット車用の MMC-HTR-20F 型と変わりません。しかし車両山側に目を向けると主抵抗器はユニット車の8個に対して7個と少なくなっており、抵抗器群のもっとも上り方にあるやや大きめの限流抵抗器との間が歯抜けになっている違いがあります。

9両が製造されたデハ8400形のうち、デハ8401〜8407 は新製まもない1984年から1985年にかけてユニット構成の M1 車であるデハ8100形（デハ8162〜8168）へ車種変更されましたが、その際この主制御器は同時期に新製されたデハ8490形の16-2次車〜17次車へ転用されています。このうちデハ8162〜8166（旧デハ8401〜8405）は1988年の東横線全列車⑧連化までに M2 車（デハ8200形）と組むことができたものの、大井町線に転籍したデハ8167〜8168（旧デハ8406〜8407）はせっかく改造したユニット構成を最後まで活かせないまま2003年の早期に廃車される残念な運命となりました。一方、デハ8408〜8409、およびデハ8490形（全10両）はその後も単 M 構成で残り、1988年度のデハ8590形、デハ8690形新製に伴う8090系の編成替え後は大井町線に集結しました。晩年、デハ8408〜8409 は5次車編成を先に廃車させるために組み込みをそれぞれ 8005F、8001F に変更する措置を執ってまで延命されたのは、単に車歴が若いというだけでなく、単独 M 車の利点を最後まで活用させる意図があったものと思われます。

東急線からは2013年までに消滅しましたが、デハ8490形のうち最後まで残った4両は先頭化改造を受けて秩父鉄道に譲渡され、7800系として活躍しています。
